TCRO 100-3000A
Transformador de núcleo abierto – Primarios 100 a 3.000 A – Secundario 5 A
TCR 40-3000A
Presentación del producto
Gama de transformadores de corriente de baja tensión con paso de cable/barra para el subcómputo que permiten medir una corriente alterna desde 40 hasta 3.000 A, y se compone de 5 modelos.
- El TCR20 modelo desde 40 hasta 200 A clase 0,5 s con paso de cable Ø 20 mm
- El TCR22-30 modelo desde 100 hasta 400 A clase 0,5 s con paso de cable Ø 22 mm/barra 25 x 10 – 30 x 10 – 20 x 12 mm
- El TCR28-40 modelo desde 150 hasta 600 A clase 0,5 con paso de cable Ø 28 mm/barra 20 x 25 – 30 x 15 – 40 x 10 mm
- El TCR43-60 modelo desde 400 hasta 1.200 A clase 0,5 con paso de cable Ø 43 mm/barra 50 x 30 – 60 x 12 – 12 x 45 mm
- El TCR63-80 modelo desde 1.500 hasta 3.000 A clase 0,5 con paso de cable Ø 63 mm / barra 50 x 50 – 60 x 30 – 80 x 30 mm
Los transformadores se entregan con accesorios de fijación para sujeción en barra y dotados con salidas en bornes duplicados que permiten cortocircuitar el secundario para una puesta en servicio sin riesgos.
Nuestra gama cumple con las normas CEI 61869-1, CEI 61869-2
Póngase en contacto con un comercial
¿Necesita información sobre nuestras soluciones? Nuestros expertos están a su disposición para asesorarle y acompañarle en su proyecto. Póngase en contacto con un comercial ahora mismo para obtener una presentación detallada y una oferta adaptada a sus necesidades.
Puntos fuertes
- De dimensiones reducidas
- Salidas en bornes duplicados que permiten cortocircuitar el secundario
Características
Modelo
TCR 20: paso de cable Ø 20 mm
TCR 22-30: paso de cable Ø 22 mm / paso de barra: 25 x 10 | 30 x 10 | 20 x 12 (mm)
TCR 28-40: paso de cable Ø 28 mm / paso de barra: 20 x 25 | 30 x 15 | 40 x 10 (mm)
TCR 43-60: paso de cable Ø 43 mm / paso de barra: 50 x 30 | 60 x 12 | 12 x 45 (mm)
TCR 63-80: paso de cable Ø 63 mm / paso de barra: 50 x 50 | 60 x 30 | 80 x 30 (mm)
Características generales
Norma de referencia
IEC 61869-1, IEC 61869-2, UL94
Tensión más alta de la red
720 Vca
Tensión de prueba dieléctrica
3 kV/50 Hz/1 mn
Respuesta en frecuencia
50/60 Hz
Corriente térmica de cortocircuito (Ith)
60 In – 1 segundo
Corriente dinámica (Idyn)
2,5 Ith
Factor de seguridad
< 5
Temperatura de trabajo
Clase térmica B (130 °C)
Carcasa de plástico
V0 autoextinguible UL94
Grado de protección terminales secundarios
IP20
Condiciones de uso
Temperatura: -5 °C a +40 °C Humedad relativa < 90%
Corriente primaria
TCR 20: 40-200/5 A
TCR 22-30: 100-400/5 A
TCR 28-40: 150-600/5 A
TCR 43-60: 400-1.200/5 A
TCR 63-80: 1.500-3.000/5 A
Potencia
TCR 20: de 1,5 a 5 VA para clase 0,5s
TCR 22-30: de 1 a 2,5 VA para clase 0,5s
TCR 28-40: de 1 a 5 VA para clase 0,5s
TCR 43-60: de 2,5 a 5 VA para clase 0,5s
TCR 63-80: 5 VA para clase 0,5 s
Documentación y soporte
Idioma *
Póngase en contacto con el servicio de asistencia
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para recibir ayuda personalizada.
Idioma *
Póngase en contacto con el servicio de asistencia
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para recibir ayuda personalizada.
Referencias y accesorios
Para satisfacer plenamente sus expectativas, disponemos de una gama de accesorios compatibles con su equipo. No dude en añadirlos a su solicitud de presupuesto para obtener una solución completa y adaptada.
Identifique su referencia
Esta guía de selección descargable le permite identificar el código del artículo que corresponde a sus necesidades.
Añada o elimine los productos de su selección directamente en línea y, a continuación, rellene el formulario con sus datos personales. Una vez enviada su solicitud, nuestros equipos especializados la analizarán y le responderán lo antes posible con una solución adaptada a sus necesidades.
TCR 22-30 Transformador de corriente 150/5A 1VA Clase 0,5
P01340210
TCR 22-30 Transformador de corriente con barra colectora y paso de cable, diámetro 22 mm - Relación de transformación 150/5 A - Potencia de precisión 1 VA - Clase de precisión 0,5
TCR 22-30 Transformador de corriente 200/5A 1,5VA Clase 0,5
P01340211
TCR 22-30 Transformador de corriente con barra colectora de 22 mm de diámetro y alimentación de cable - Relación de transformación 200/5A - Potencia de precisión 1,5VA - Clase de precisión 0,5

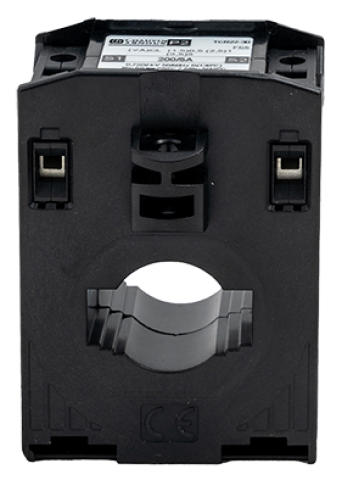

TCR 22-30 Transformador de corriente 250/5A 2,5VA Clase 0,5
P01340212
TCR 22-30 Transformador de corriente con barra colectora y paso de cable, diámetro 22 mm - Relación de transformación 250/5 A - Potencia de precisión 2,5 VA - Clase de precisión 0,5
TCR 22-30 Transformador de corriente 300/5A 2,5VA Clase 0,5
P01340213
TCR 22-30 Transformador de corriente con conexión de barra colectora y cable, diámetro 22 mm - Relación de transformación 300/5 A - Potencia de precisión 2,5 VA - Clase de precisión 0,5
TCR 22-30 Transformador de corriente 400/5A 2,5VA Clase 0,5
P01340214
TCR 22-30 Transformador de corriente con barra colectora y paso de cable, diámetro 22 mm - Relación de transformación 400/5 A - Clase de precisión 0,5 - Clase de precisión 0,5
TCR 28-40 Transformador de corriente 150/5A 1VA Clase 0,5
P01340215
TCR 28-40 Transformador de corriente con barra colectora y paso de cable, diámetro 28 mm - Relación de transformación 150/5 A - Potencia de precisión 1 VA - Clase de precisión 0,5
TCR 28-40 Transformador de corriente 200/5A 1,5VA Clase 0,5
P01340216
TCR 28-40 Transformador de corriente con barra colectora y paso de cable, diámetro 28 mm - Relación de transformación 200/5 A - Potencia de precisión 1,5 VA - Clase de precisión 0,5

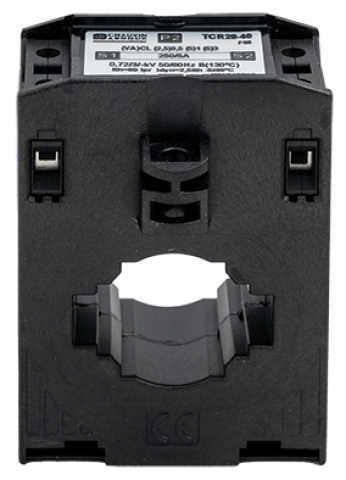

TCR 28-40 Transformador de corriente 250/5A 2,5VA Clase 0,5
P01340217
TCR 28-40 Transformador de corriente con barra colectora y paso de cable, diámetro 28 mm - Relación de transformación 250/5 A - Potencia de precisión 2,5 VA - Clase de precisión 0,5
TCR 28-40 Transformador de corriente 300/5A 2,5VA Clase 0,5
P01340218
TCR 28-40 Transformador de corriente con barra colectora y paso de cable, diámetro 28 mm - Relación de transformación 300/5A - Potencia de precisión 2,5VA - Clase de precisión 0,5
TCR 28-40 Transformador de corriente 400/5A 2,5VA Clase 0,5
P01340219
TCR 28-40 Transformador de corriente con barra colectora y paso de cable, diámetro 28 mm - Relación de transformación 400/5 A - Potencia de precisión 2,5 VA - Clase de precisión 0,5
