TCRO 100-3000A
Fácil instalación
Presentación del producto
Gama de transformadores de corriente de baja tensión de núcleo abierto para añadir puntos de cómputo en las instalaciones existentes, que permiten medir una corriente alterna desde 100 hasta 3.000 A, y se compone de 4 modelos.
- El TCRO 2030, modelo desde 100 hasta 400 A clase 0,5 con paso de barra: 20 x 30 mm
- El TCRO 6080 modelo desde 400 hasta 1.000 A clase 0,5 con paso de barra: 60 x 80 mm
- El TCRO 80120 modelo desde 500 hasta 1.500 A clase 0,5 con paso de barra: 120 x 80 mm
- El TCRO 80160 modelo desde 1.500 hasta 3.000 A clase 0,5 con paso de barra: 160 x 80 mm
Su implementación es rápida gracias a un pulsador que facilita la apertura del transformador
Los transformadores se entregan con accesorios de fijación para sujeción en barra y dotados con salidas en bornes duplicados que permiten cortocircuitar el secundario para una puesta en servicio sin riesgos.
Nuestra gama cumple con las normas CEI 61869-1, CEI 61869-2
Fácil instalación
Póngase en contacto con un comercial
¿Necesita información sobre nuestras soluciones? Nuestros expertos están a su disposición para asesorarle y acompañarle en su proyecto. Póngase en contacto con un comercial ahora mismo para obtener una presentación detallada y una oferta adaptada a sus necesidades.
Puntos fuertes
- Implementación rápida
- Apertura instantánea mediante pulsador
- Carcasa precintable
Características
Modelo
TCRO 3030: paso de barra: 20 x 30 mm
TCRO 6080: paso de barra: 60 x 80 mm
TCRO 80120: paso de barra 120 x 80 mm
TCRO 80160: paso de barra 160 x 80 mm
Características generales
Norma de referencia
IEC 61869-2, UL94
Tensión más alta de la red
720 Vca
Tensión de prueba dieléctrica
3 kV/50 Hz/1 mn
Respuesta en frecuencia
50/60 Hz
Corriente térmica de cortocircuito (Ith)
60 In – 1 segundo
Corriente dinámica (Idyn)
2,5 Ith
Factor de seguridad
10
Temperatura de trabajo
Clase térmica B (130 °C)
Carcasa de plástico
V0 autoextinguible UL94
Grado de protección terminales secundarios
IP20
Condiciones de uso
Temperatura: -5 °C a +40 °C
Humedad relativa
< 90%
Fijación en carril DIN
Sí
Corriente primaria
TCRO 3030: 100-400/5 A
TCRO 6080: 400-1.000/5 A
TCRO 80120: 500-1.500/5 A
TCRO 80160: 1.500-3.000/5 A
Potencia
TCRO 3030: 1 VA para clase 0,5
TCRO 6080: de 1 a 5 VA para clase 0,5
TCRO 80120: de 3 a 8 VA para clase 0,5
TCRO 80160: 15 VA para clase 0,5
Documentación y soporte
Idioma *
Póngase en contacto con el servicio de asistencia
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para recibir ayuda personalizada.
Póngase en contacto con el servicio de asistencia
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para recibir ayuda personalizada.
Referencias y accesorios
Para satisfacer plenamente sus expectativas, disponemos de una gama de accesorios compatibles con su equipo. No dude en añadirlos a su solicitud de presupuesto para obtener una solución completa y adaptada.
Identifique su referencia
Esta guía de selección descargable le permite identificar el código del artículo que corresponde a sus necesidades.
Añada o elimine los productos de su selección directamente en línea y, a continuación, rellene el formulario con sus datos personales. Una vez enviada su solicitud, nuestros equipos especializados la analizarán y le responderán lo antes posible con una solución adaptada a sus necesidades.
TCRO 80120 Transformador de corriente de núcleo abierto 500/5A 4VA Clase 1
P01340310
TCRO 80120 Transformador de corriente de núcleo abierto con conexión en barra colectora 80x120mm - Relación de transformación 500/5A - Potencia de precisión 4VA - Precisión clase 1
TCRO 80120 Transformador de corriente de núcleo abierto 800/5A 3VA Clase 0,5
P01340311
TCRO 80120 Transformador de corriente de núcleo abierto con conexión en barra colectora 80x120mm - Relación de transformación 800/5A - Potencia de precisión 3VA - Clase de precisión 0,5
TCRO 80120 Transformador de corriente de núcleo abierto 1000/5A 5VA Clase 0,5
P01340312
TCRO 80120 Transformador de corriente de núcleo abierto con conexión en barra colectora 80x120mm - Relación de transformación 1000/5A - Potencia de precisión 5VA - Clase de precisión 0,5

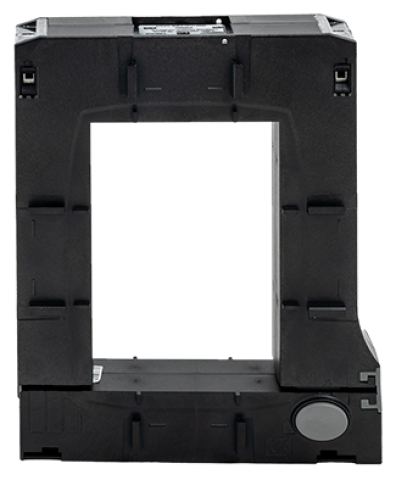

TCRO 80120 Transformador de corriente de núcleo abierto 1200/5A 6VA Clase 0,5
P01340313
TCRO 80120 Transformador de corriente de núcleo abierto con conexión en barra colectora 80x120mm - Relación de transformación 1200/5A - Potencia de precisión 6VA - Clase de precisión 0,5
TCRO 80120 Transformador de corriente de núcleo abierto 1500/5A 8VA Clase 0,5
P01340314
TCRO 80120 Transformador de corriente de núcleo abierto con conexión en barra colectora 80x120mm - Relación de transformación 1500/5A - Potencia de precisión 8VA - Clase de precisión 0,5
TCRO 80160 Transformador de corriente de núcleo abierto 1500/5A 15VA Clase 0,5
P01340315
TCRO 80160 Transformador de corriente de núcleo abierto con conexión de barra colectora 80x160mm - Relación de transformación 1500/5A - Potencia de precisión 15VA - Clase de precisión 0,5
TCRO 80160 Transformador de corriente de núcleo abierto 2000/5A 15VA Clase 0,5
P01340316
TCRO 80160 Transformador de corriente de núcleo abierto con conexión de barra colectora 80x160mm - Relación de transformación 2000/5A - Potencia de precisión 15VA - Clase de precisión 0,5

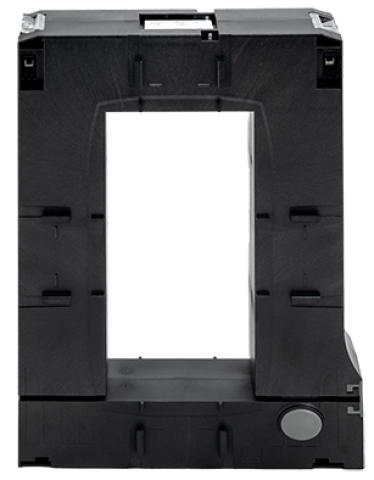

TCRO 80160 Transformador de corriente de núcleo abierto 2500/5A 15VA Clase 0,5
P01340317
TCRO 80160 Transformador de corriente de núcleo abierto con conexión de barra colectora 80x160mm - Relación de transformación 2500/5A - Potencia de precisión 15VA - Clase de precisión 0,5
TCRO 80160 Transformador de corriente de núcleo abierto 3000/5A 20VA Clase 0,5
P01340318
TCRO 80160 Transformador de corriente de núcleo abierto con conexión de barra colectora 80x160mm - Relación de transformación 3000/5A - Potencia de precisión 20VA - Clase de precisión 0,5
