Présentation du produit
Les indicateurs à aiguille de la gamme CLASSIC sont conçus pour fonctionner dans des environnements standards et industriels : tableaux et armoires électriques, matériels de laboratoire, …
La gamme se décline dans plusieurs formats (48, 72 et 96 mm), plusieurs types de grandeurs mesurées, de l'IP52 à l'IP55.
Disponibles dans de nombreuses références standards.
- Ampèremètre DC
- Raccordement direct ou sur shunt mV
- Elément de mesure magnéto-électrique
- Déviation 90° ou 240°
- Format 48, 72 ou 96
Appareil analogique
Conçu et fabriqué
Solution économique
Installation facile
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Points forts
- Norme de référence IEC 60051-1
- Conçu pour les applications industrielles courantes.
- Technologie et coût adaptés pour les constructeurs de machines et de tableaux électriques.
- Nombreux articles sur références.
- IP52 en standard (IP55 sur demande)
Caractéristiques
Fonction
Ampèremètre DC Classic (CL)
Elément de mesure
Déviation 90°
Magnétoélectrique
Déviation 240°
Magnétoélectrique
Chute de tension pour déviation 90°
20 mV pour calibre ≥ 1,25 mA variable pour calibre < 1,25 mA
Chute de tension pour déviation 240°
40 mV pour calibre ≥ 6 mA variable pour calibre < 6 mA
Mode de raccordement
Direct
250 µA à 30 A
Signal de process
0 mA à 20 mA
Sur shunt
50 mV à 300 mV
Caractéristiques générales
Norme de référence
CEI 60051-1
Indice de classe (Classe de précision)
1.5
Montage
Sur face avant de panneau - Epaisseur du panneau 8 mm maxi
Format
48x48 mm - 72x72 mm - 96x96 mm
Plage de déviation de l'aiguille
90° ou 240°
Indice de protection (IP)
IP52 - IP55
Conditions d'utilisation
Température nominale d'utilisation : 23°C +/- 2°C
Température limite d'utilisation : -25°C à +50°C
Humidité relative : < 90% à 40°C
Cadran Inscription/repère/Chiffraison sur demande
oui
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
Identifiez votre référence
Ce guide de choix téléchargeable vous permet d'identifier le code article correspondant à votre besoin.
Ajoutez ou supprimez les produits de votre sélection directement en ligne, puis complétez le formulaire avec vos coordonnées. Une fois votre demande envoyée, nos équipes spécialisées l’analysent et vous répondent dans les plus brefs délais avec une solution adaptée à vos besoins.
Classic Cadran ampèremètre DC 72x72mm 90° 0-15A shunt 15A 100mV classe 1,5
29620314
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-15A shunt 15A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-20A shunt 20A 100mV classe 1,5
29620315
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-20A shunt 20A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-25A shunt 25A 100mV classe 1,5
29620316
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-25A shunt 25A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-30A shunt 30A 100mV classe 1,5
29620317
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-30A shunt 30A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons

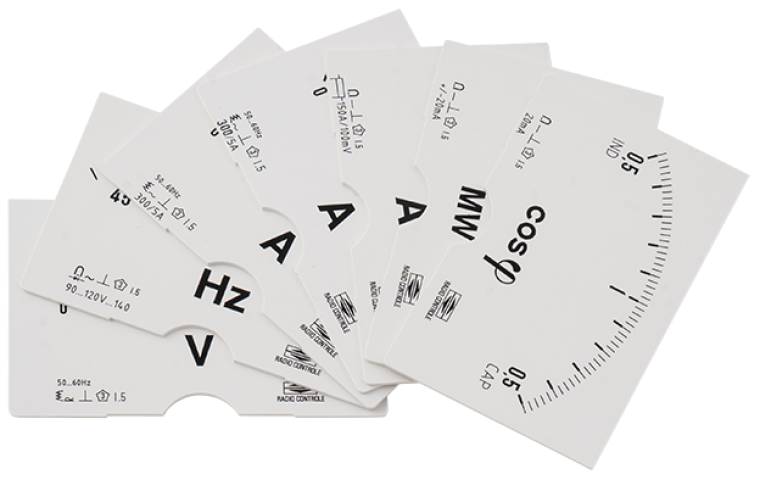

Classic Cadran ampèremètre DC 72x72mm 90° 0-40A shunt 40A 100mV classe 1,5
29620318
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-40A shunt 40A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-50A shunt 50A 100mV classe 1,5
29620319
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-50A shunt 50A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-60A shunt 60A 100mV classe 1,5
29620321
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-60A shunt 60A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-75A shunt 75A 100mV classe 1,5
29620323
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-75A shunt 75A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-100A shunt 100A 100mV classe 1,5
29620325
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-100A shunt 100A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Cadran ampèremètre DC 72x72mm 90° 0-125A shunt 125A 100mV classe 1,5
29620326
Classic indicateur à aiguille Cadran ampèremètre DC - Format 72x72mm - Déviation 90° - Plage de mesure 0-125A shunt 125A 100mV - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
