JVO S 200-2000A
Conçu et fabriqué
Classe 0.2s
Présentation du produit
Transformateur de courant basse tension à passage de câble de conception robuste pour comptage tarifaire permet de mesurer un courant alternatif de 500 à 2000A, se décompose en 2 modèles.
Le JVO 40-100 SBi-calibre 200-500-2000A classe 0,2s à passage câble Ø 40 mm
Le JVO 90-160 STri-calibre 500-1000-2000A classe 0,2s à passage câble Ø 90 mm
Particulièrement adapté aux compteurs électronique et qualifié suivant le référentiel des distributeurs d'énergie. La classe 0,2s permet de limiter les écarts financiers que peuvent engendrer les classes élevées.
Livré avec un certificat d’essai pour le produit homologué ou sur demande.
Conçu et fabriqué
Classe 0.2s
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo gamme de transformateurs de courant basse tension pour comptage tarifaire
Points forts
- Classe 0,2s
- Tri-calibres
- Particulièrement adapté aux compteurs électroniques
- Qualifié par distributeur d'énergie nationale
Caractéristiques
Modèle
JVO 40-100 S Bi-calibre
JVO 90-160 S Tri-calibre
Caractéristiques générales
Primaire à passage de câble
JVO 40-100 S : bi-calibre Ø 40 mm
JVO 90-160 S : tri-calibre Ø 90 mm
Rapport de transformation
JVO 40-100 S : 200-500/5A
JVO 90-160 S : 500 - 1000 - 2000/5A
Classe de précision
0,2s
Puissance de précision
7,5 VA
Tension réseau la plus élevée
720 Vac
Fréquence assignée
50/60 Hz
Courant thermique de court-circuit assigné (Ith)
JVO 40-100 S : 20 kA pendant 1s
JVO 90-160 S : 30 kA pendant 1s
Courant dynamique assigné (Idyn)
2,5 Ith
Facteur de sécurité
JVO 40-100 S : FS = 2,4 (200/5A) ; FS = 4,5 (500/5A)
JVO 90-160 S : FS = 3,5 (500/5A) ; FS = 6 (1000/5A) ; FS = 9 (2000/5A)
Courant d'échauffement assigné
1,2 Ipn
Température d'utilisation
-25°C à +40°C
Type d'enveloppe
Thermo plastique auto-extinguible (UL94V0)
Degré de protection
IP30
Degré de résistance aux chocs mécaniques
IK7
Tension de tenue assignée
3 kV (valeur efficace) à 50 Hz pendant 1 minute
Tension de tenue assignée au choc de foudre
8 kV (valeur crête) - onde 1,2/50 µs
Classe d'isolement
E (limite d'échauffement : 75 K)
Masse
JVO 40-100 S : 1,1kg
JVO 90-160 S : 1,9kg
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.

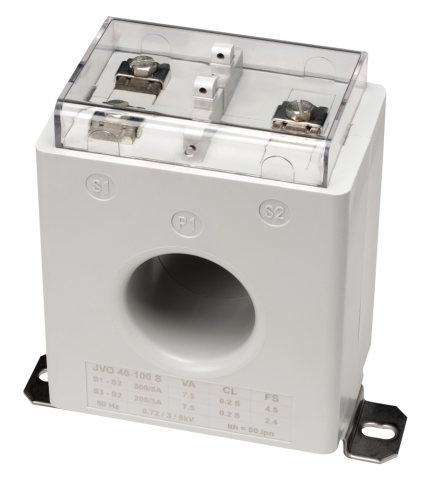

JVO 40-100S Transformateur de courant 200-500/5A 7,5VA classe 0,2S
P01379512
JVO 40-100S Transformateur de courant bi-calibre à passage de câble diamètre 40mm - Rapport de transformation 200-500/5A - Puissance de précision 7,5VA - Classe de précision 0,2S
JVO 90-160S Transformateur de courant 500-1000-2000/5A 7,5VA classe 0,2S
P01379513
JVO 90-160S Transformateur de courant tri-calibre à passage de câble diamètre 90mm - Rapport de transformation 500-1000-2000/5A - Puissance de précision 7,5VA - Classe de précision 0,2S
