Présentation du produit
Transformateur de courant basse tension à passage de barre de conception robuste pour comptage tarifaire permet de mesurer un courant alternatif de 200 à 30000A se décompose en 3 modèles.
- Le JVP 1025 modèle de 200A à 3000A classe 1 à passage de barre 100 x 20 mm
- Le JVP 1045 modèle de 200A à 3000A classe 1 à passage de barre 100 x 20 mm
Les VA importants de ces 2 modèles sont idéals pour les compteurs électromécaniques
- Le JVP 1045 B ce décline en modèles mono-calibre de 500A à 2000A et Bi-calibre 500-1000A et 1000-2000 A classe 0,5 à passage de barre 100 x 40 mm
Les transformateurs Bi-calibre permettent de s'adapter en fonction de l'évolution des consommations sans avoir à changer de matériel
Gamme totalement adaptable pour des besoins spécifiques (primaire, secondaire, classe puissance, fréquence) sur consultation
Conçu et fabriqué
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo gamme de transformateurs de courant basse tension pour comptage tarifaire
Points forts
- Gamme totalement adaptable
- Conception robuste
- Bi-calibres
Caractéristiques
Modèle
JVP 1025 : passage de barre 100 x 20 mm / masse : 2 kg
JVP 1045 : passage de barre 100 x 40 mm / masse : 2,5 kg
Caractéristiques générales
Norme de référence
EN 60044-1 (ex CEI 185)
Tension la plus élevée du réseau
720 Vac
Tension d'essai diélectrique
3 kV/50 Hz/1mn
Réponse en fréquence
50/60 Hz
Courant thermique de court-circuit (Ith)
80 In
Courant dynamique (Idyn)
2,5 Ith
Facteur de sécurité
5 en classe 1
Conditions d'utilisation
Température : -5°C à +50°C
Humidité relative : 93% à 40°C
Protection
Indice de protection : IP 50 (avec cache-bornes fourni) Bobinage type sec sous enveloppe ABS auto-extinguible (UL 94 VO)
Courant primaire
JVP 1025 : 200-3000A
JVP 1045 : 300-3000A
Puissance
De 5 à 30 VA pour classe 1s
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
JVP 1025 Transformateur de courant 3000/5A 30VA classe 1
JVPT8922
JVP 1025 Transformateur de courant à passage de barre 100x20mm - Rapport de transformation 3000/5A - Puissance de précision 30VA - Classe de précision 1
JVP 1045 Transformateur de courant 500/5A 10VA classe 0,5
JVPU8207
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 500/5A - Puissance de précision 10VA - Classe de précision 0,5
JVP 1045 Transformateur de courant 500/5A 10VA classe 1
JVPU8907
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 500/5A - Puissance de précision 10VA - Classe de précision 1
JVP 1045 Transformateur de courant 1000/5A 30VA classe 1
JVPU8910
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 1000/5A - Puissance de précision 30VA - Classe de précision 1
JVP 1045 Transformateur de courant 1250/5A 30VA classe 1
JVPU8911
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 1250/5A - Puissance de précision 30VA - Classe de précision 1

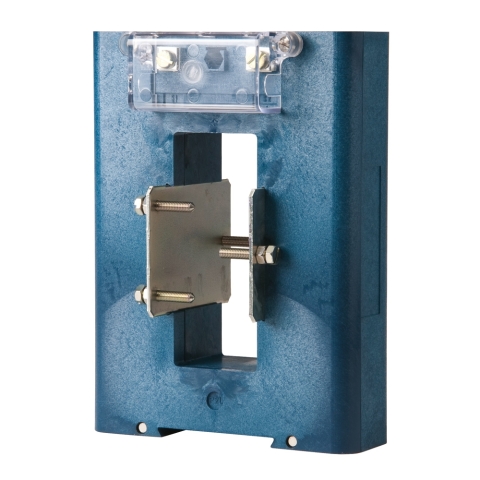

JVP 1045 Transformateur de courant 1500/5A 30VA classe 1
JVPU8912
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 1500/5A - Puissance de précision 30VA - Classe de précision 1
JVP 1045 Transformateur de courant 2000/5A 30VA classe 1
JVPU8913
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 2000/5A - Puissance de précision 30VA - Classe de précision 1
JVP 1045 Transformateur de courant 3000/5A 30VA classe 1
JVPU8914
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 3000/5A - Puissance de précision 30VA - Classe de précision 1
JVP 1045 Transformateur de courant 400/5A 5VA classe 1
JVPU8918
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 400/5A - Puissance de précision 5VA - Classe de précision 1
JVP 1045 Transformateur de courant 800/5A 20VA classe 1
JVPU8919
JVP 1045 Transformateur de courant à passage de barre 100x40mm - Rapport de transformation 800/5A - Puissance de précision 20VA - Classe de précision 1
