JVP S 500-2000A
Conçu et fabriqué
Classe 0.2s
Présentation du produit
Transformateur de courant basse tension à passage de barre de conception robuste pour comptage tarifaire permet de mesurer un courant alternatif de 500 à 2000A.

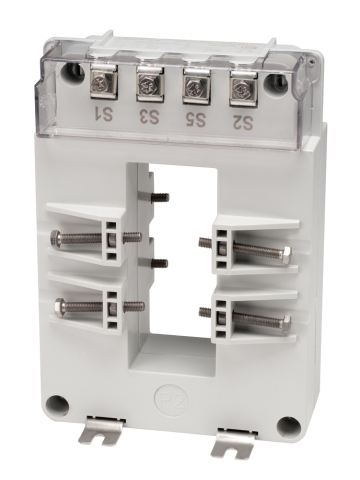

Le JVP 1145 STri-calibre 500-1000-2000A classe 0,2s à passage de barre 100 x 40 mm
Particulièrement adapté aux compteurs électronique et qualifié suivant le référentiel des distributeurs d'énergie. La classe 0,2s permet de limiter les écarts financiers que peuvent engendrer les classes élevées.
Livré avec un certificat d’essai pour le produit homologué ou sur demande.
Conçu et fabriqué
Classe 0.2s
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo gamme de transformateurs de courant basse tension pour comptage tarifaire
Points forts
- Classe 0,2s
- Tri-calibres
- Particulièrement adapté aux compteurs électroniques
- Qualifié par distributeur d'énergie nationale
Caractéristiques
Modèle
JVP 1145 S
Caractéristiques générales
Primaire à passage de câble
Barre : 63 x 12 mm ou 100 x 12 mm
Câble
Ø 40 mm
Rapport de transformation
500-1000-2000/5A
Classe de précision
0,2s
Puissance de précision
7,5 VA
Tension réseau la plus élevée
720 Vac
Fréquence assignée
50/60 Hz
Courant thermique de court-circuit assigné (Ith)
30 kA pendant 1s
Courant dynamique assigné (Idyn)
2,5 Ith
Facteur de sécurité
FS = 3 (500/5A) ; FS = 4 (1000/5A) ; FS = 6 (2000/5A)
Courant d'échauffement assigné
1,2 Ipn
Tempéature d'utilisation
-25°C à +40°C
Type d'enveloppe
Thermo plastique auto-extinguible (UL94V0)
Degré de protection
IP30
Degré de résistance aux chocs mécaniques
IK7
Tension de tenue assignée
3 kV (valeur efficace) à 50 Hz pendant 1 minute
Tension de tenue assignée au choc de foudre
8 kV (valeur crête) - onde 1,2/50 µs
Classe d'isolement
E (limite d'échauffement : 75 K)
Masse
1,7 kg
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
JVP 1145S Transformateur de courant 500-1000-2000/5A 7,5VA classe 0,2S
P01379510
JVP 1145S Transformateur de courant tri-calibre à passage de barre 100x12mm - Rapport de transformation 500-1000-2000/5A - Puissance de précision 7,5VA - Classe de précision 0,2S
