E.Qual - Premium
Logiciel d'exploitation de vos analyseurs de réseau - Edition de rapports de qualité d'énergie et sauvegarde des campagnes de mesure
MAP607
Norme
Mode de communication USB
Capture forme d'onde
Fonction enregistrement
Présentation du produit
Simple d'utilisation, il suffit de brancher l'analyseur MAP 607 sur une prise de courant standard 230 Vac pour enregistrer toutes les perturbations d'un réseau de distribution BT et :
- Visualiser en temps réel l'état du réseau et ses perturbations
- Analyser en différé les causes de dysfonctionnement d'équipements liés aux fluctuations de tension et fréquence ou à la présence d'harmoniques
- Comparer les paramètres de qualité réseau par rapport à une norme de référence
Les caractéristiques principales sont les suivantes :
- Mesure tension sur 2 voies : Phase-Neutre et Phase/Neutre-Terre
- Mesure de tous les paramètres de qualimétrie selon la norme pré-définie (Ex. : EN 50160)
- Taux d'échantillonnage : 12,8 kHz
- Précision < 0,1 %
- Configuration possible des détections de creux de tension, surtension et perturbations transitoires
- Backup automatique des données enregistrées en cas de coupure d'alimentation
- Auto alimentation par la prise de courant
- Très compact : 120 x 65 x 65 mm
- Port de communication USB

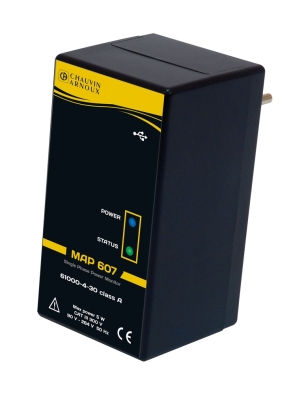

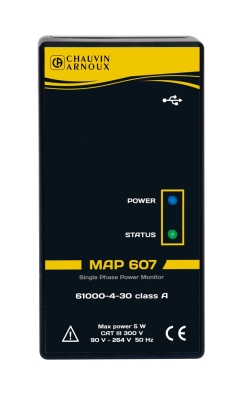

- Visualisation direct des paramètres de l'état par LED : Etat "OK" ou "Hors gabarit"
- Logiciels fournis pour la configuration et visualisation en temps réel (Qual-SRT) et l'analyse et reporting (Qual-view)

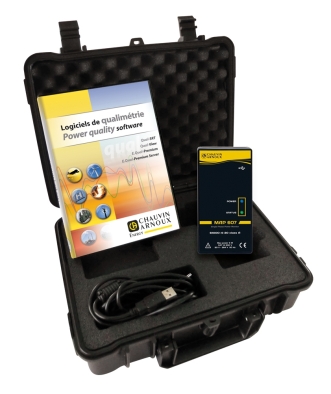

- Livré en standard dans une mallette de transport, étanche et robuste, ainsi que son cordon USB
Norme
Mode de communication USB
Capture forme d'onde
Fonction enregistrement
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Points forts
- Conforme à la norme EN 61000-4-30 classe A
- Analyse des paramètres selon EN 50160
- Capacité mémoire importante (64 MB)
- Livré avec logiciels de visualisation et d'analyse
- Type Plug & Play
Caractéristiques
Caractéristiques électriques
Entrée tension PH/N,
0-300 V RMS
Raccordement

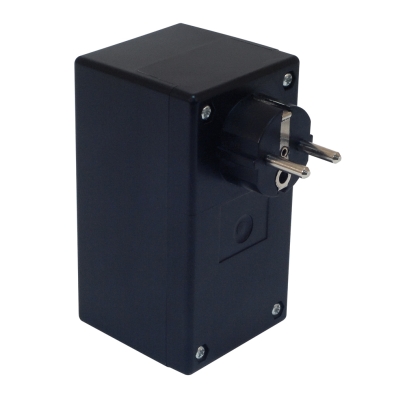

Connexion sur prise domestique EU
Alimentation auxiliaire
Alimentation par entrée tension (Réserve de marche 10s)
Caractéristiques traitement du signal
Echantillonnage
12,8 kHz / 16 bits (Filtre anti-aliasing et synchronisation PL)
Bande passante
3,5 kHz
Normes de référence mesure
IEC 61000-4-30
IEC 61000-4-7
IEC 61000-4-15
Paramètres mesurés
Tension, fréquence, Déséquilibre, Harmoniques, Flicker (Pst, Plt)
Caractéristiques mécaniques
Dimensions
120 x 65 x 65 mm
Poids
0,3 kg
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Logiciels de Configuration, visualisation temps réel et analyse pour campagne de mesure des analyseurs de réseau MAP607 et MAP COMPACT

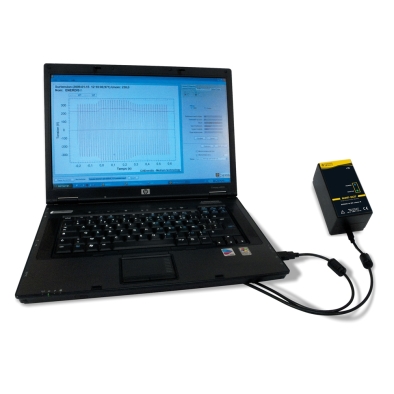

Le logiciel Qual-SRT permet la configuration et la visualisation temps réel sur MAP607:
- Des mesures des deux voies du MAP607
- Du nombre de creux / surtension / coupure longue / coupure brève / transitoires enregistrés
- Du statut global du dernier rapport EN50160
- Du taux d’occupation mémoire
- De date et l’heure de l’équipement
Des vues dynamiques sont également disponibles : graphique des tendances (vue de type enregistreur) et le bargraphe harmoniques jusqu’au rang 50. Grâce à la liaison ultra-rapide USB2.0 auto-déclarante, ce même module permet le rapatriement quasi instantané des données et l’effacement de celles-ci dans l’équipement.
Le logiciel Qual-SRTc permet la configuration et la visualisation temps réel sur MAP COMPACT:
- Des mesures de paramètres électriques avec visualisation diagramme de Fresnel et bargraphe harmoniques
- Du cumul des index d’énergie active, réactive et apparente
- Du taux d’occupation mémoire
- De date et l’heure de l’équipement
Le logiciel Qual-View est l'outil d’analyse et de génération de rapport pour produits MAP COMPACT et MAP607:
Il possède la vue de toutes les courbes de tendance générées par l’équipement, avec possibilité de zoom
et affichage graphique des limites du gabarit de qualimètrie pour chaque paramètre.
Les vues événementielles de types signature d’événement, forme d’onde et journal horodaté des événements sont également obtenues à partir d’onglets dédiés du logiciel Qual-View.
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.

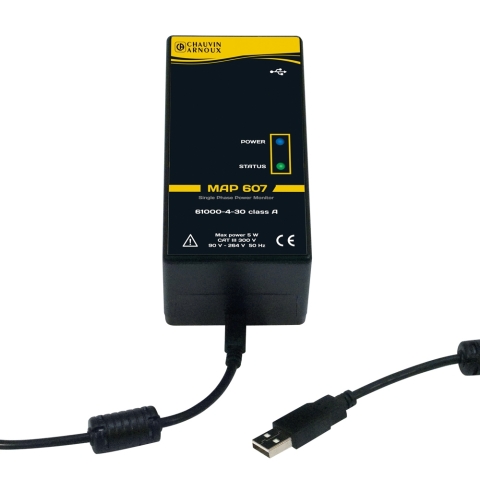

MAP607-PACKAGE
MAP607-P
MAP607-P Analyseur de qualité réseau électrique monophasé - Connecteur mâle pour raccordement sur prise électrique - Conforme à la norme IEC61000-4-30 Classe A - Kit comprenant valise de transport et câble de raccordement USB
