SYNCHROCOUPLER
Installation facile
Entrées/sorties disponibles
Présentation du produit
Synchrocoupleur, appareil de synchronisation pour réseau BT intégrant la synchronisation, la régulation et la visualisation en façade des événements.
Caractéristiques générales
- Affichage des 3 mesures : phase, fréquence et tension en digital
- Indication de l'écart d'angle par 30 leds disposées en cercle
- Commande par un relais du contacteur de couplage et par deux relais à impulsions de la régulation de vitesse
- Programmation par 4 touches en façade pour le fonctionnement du système, la sélection des affichages et les messages (mot de passe possible)
- Format : 96x96
Installation facile
Entrées/sorties disponibles
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Points forts
- Régulation asservie en quelques secondes (modèle PID)
- 3 modes de commande pour la synchronisation
Caractéristiques
Modèle
Synchrocoupleur / synchrocoupleur PID
Caractéristiques électriques.Mesure
Plage tension nominale
110 à 600 V
Caractéristiques électriques / Mesure
Fréquence
35 Hz… 80 Hz
Surtension permanente
800 V
Consommation
< 500 µA
Caractéristiques électriques.Sortie relais
A contact inverseur hermétique
8 A - 250 Vac / 5 A - 30 Vdc
Caractéristiques électriques.Multimesure (précision)
Angle d'écart de phase
± 0,5°
Caractéristiques électriques / Multimesure (précision)
Fréquence
± 0,01 Hz
Tension (RMS)
Classe 1 ± 2 digits
Caractéristiques électriques.Alimentation auxiliaire
Tension alternative
110, 230, 400, 440, 480 Vac (-10 / +15%)
Caractéristiques électriques / Alimentation auxiliaire
Fréquence
35 Hz… 450 Hz
Consommation
10 VA
Tension continue
9-18 Vdc (12 Vdc), 18-36 Vdc (24 Vdc), 36-72 Vdc (48 Vdc)
Consommation
1,5 W
Caractéristiques environnementales
Température de fonctionnement
-10°C à +65°C
Température de stockage
-40°C à +70°C
Humidité relative
< 90% à 40°C
Catégorie d'installation
3
Degré de pollution
2
Caractéristiques mécaniques
Fût et collerette
ABS noir auto-extinguible
Face avant
Polycarbonate gris clair
Indice de protection
IP 54 face avant (IP 65 en option)
Masse
505g
Raccordement
Cage pour fil 2,5 mm
Fixation
Montage par l'avant sur panneau de 8 mm
Normes de références
Sécurité
CEI 61010-1
Dimensions
DIN 43700
CEM
EN 61326-1
Fonction ANSI
Nos. 25 et 90
Chocs mécaniques
CEI 60068-2-27
Tenue aux vibrations
CEI 60068-2-6
Environnement
CEI 60068-1
Documentation et support
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.

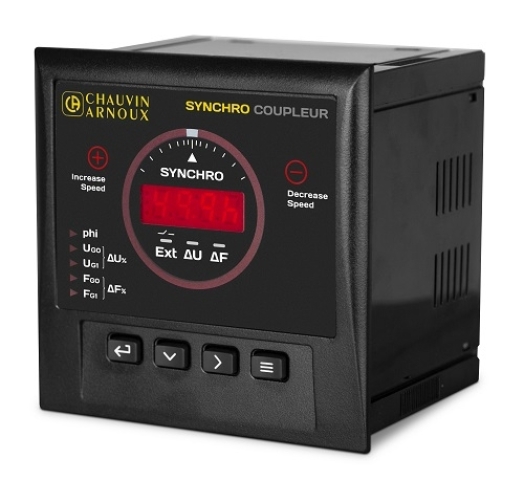

SYNCHROCOUPLEUR numérique format 96x96mm alimentation 24Vdc
LS9N421X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Visualisation et programmation en face avant - Format 96x96mm - Alimentation auxiliaire 24Vdc
SYNCHROCOUPLEUR numérique format 96x96mm alimentation 48Vdc
LS9N422X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Visualisation et programmation en face avant - Format 96x96mm - Alimentation auxiliaire 48Vdc
SYNCHROCOUPLEUR numérique format 96x96mm alimentation 110Vac
LS9N423X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Visualisation et programmation en face avant - Format 96x96mm - Alimentation auxiliaire 110Vac
SYNCHROCOUPLEUR numérique format 96x96mm alimentation 230Vac
LS9N424X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Visualisation et programmation en face avant - Format 96x96mm - Alimentation auxiliaire 230Vac
SYNCHROCOUPLEUR numérique format 96x96mm alimentation 400Vac
LS9N425X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Visualisation et programmation en face avant - Format 96x96mm - Alimentation auxiliaire 400Vac
SYNCHROCOUPLEUR numérique format 96x96mm PID alimentation 24Vdc
LS9N441X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Méthode de régulation PID - Visualisation et programmation en face avant - Format 96x96mm PID - Alimentation auxiliaire 24Vdc
SYNCHROCOUPLEUR numérique format 96x96mm PID alimentation 48Vdc
LS9N442X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Méthode de régulation PID - Visualisation et programmation en face avant - Format 96x96mm PID - Alimentation auxiliaire 48Vdc
SYNCHROCOUPLEUR numérique format 96x96mm PID alimentation 110Vac
LS9N443X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Méthode de régulation PID - Visualisation et programmation en face avant - Format 96x96mm PID - Alimentation auxiliaire 110Vac
SYNCHROCOUPLEUR numérique format 96x96mm PID alimentation 230V AC
LS9N444X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Méthode de régulation PID - Visualisation et programmation en face avant - Format 96x96mm PID - Alimentation auxiliaire 230V AC
SYNCHROCOUPLEUR numérique format 96x96mm PID alimentation 400V AC
LS9N445X
SYNCHROCOUPLEUR numérique - Appareil de synchronisation pour réseaux basse tension - Méthode de régulation PID - Visualisation et programmation en face avant - Format 96x96mm PID - Alimentation auxiliaire 400V AC
