T82N T
Appareil analogique
Certification
Environnement nucléaire
Norme
Présentation du produit

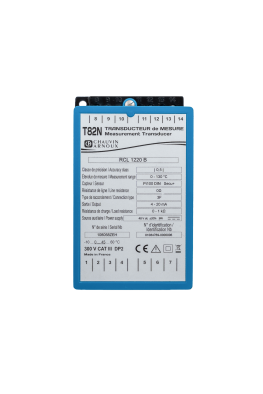

Convertisseur analogique T82N classe 0,5 qualifié K3 dédié aux environnements les plus sévères tel que le domaine du nucléaire. Il converti des températures issues de sondes types Pt100 / Cu10 en un signal continu linéaire de type process mA ou mV conformément à la norme CEI 60688.
Le signal de sortie peut se mettre en sécurité positive ou négative si une rupture capteur est détectée.
La mise en oeuvre du raccordement électrique peut se faire en direct ou par l'intermédiaire d'une embase facilitant son remplacement, ils peuvent se monter sur panneau ou sur Rail DIN symétrique/Asymétrique.
Gamme entièrement configurable à la demande
RCL 1220B mesure de Température :
- Entrée mesure Pt100 (de 0 à 500°C) - Cu10 (de 0 à 200°C)
Appareil analogique
Certification
Environnement nucléaire
Norme
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo Fabrication de nos convertisseurs T82N
La fabrication du convertisseur analogique T82N qualifié K3 pour environnement nucléaire sur l'ensemble de nos sites industriels français.
Points forts
- Produit qualifié K3
- Entièrement analogique
- Sécurité positive ou négative en cas de rupture capteur
- Configurable à la demande
Caractéristiques
Caractéristiques électriques.Modèle
RCL1220B : Entrée température
Caractéristiques électriques.Sortie analogique
Précision
Classe 0,5 selon CEI 60688 avril 2013
Temps de réponse
120 ms à 260 ms à 95%
Plage en courant
De 0 à 20 mA
Plage en tension
De 0 à 10 V
Caractéristiques électriques.Alimentation auxiliaire
Plage d'utilisation
± 10% de 100/√3 Vac à 440 Vac
± 20% de 24 à 125 Vdc
Consommation
≤ 3 VA de 100/√3 à 440 Vac
≤ 3 W de 24 à 125 Vdc
Normes de références.Electromagnétiques
2014/30/CE (CEM) CEI 61326-1 (07/2013)
Normes de références.Sécuritaires
2006/95/CE CEI 61010-1 (01/2011)
Normes de références.Métrologiques
CEI 60688 (04/2013)
Normes de références.Climatiques
CEI 60688 (04/2013)
Normes de références.Mécaniques
CEI 60068-2-6 (04/2008) CEI 60068-2-27 (07/2009)
Domaine d'utilisation.Température d'utilisation
-10°C à +60°C
Domaine d'utilisation.Humidité en utilisation
Jusqu'à 95% à 45°C
Domaine d'utilisation.Température de stockage
-25°C à +70°C
Boîtiers.Raccordement
Par bornes à vis 2 x 2,5 mm² ou 1 x 6 mm²
Boîtiers.Indice de protection
IP20 selon CEI 60529
Boîtiers.Masse
0,70 à 0,85 kg (embase : 0,25 kg)
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.

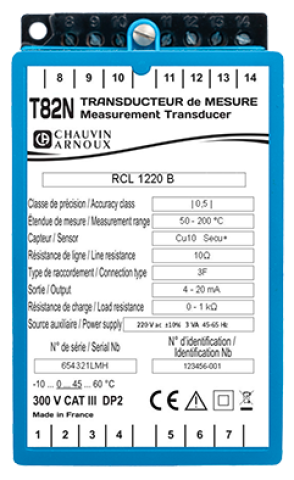

T82N RCL 1220B Convertisseur analogique de température configurable
RCL-CFG
T82N RCL 1220B Convertisseur analogique de température configurable - 1 sortie analogique configurée d'usine - Fixation rail DIN ou sur embase - Norme IEC 60688 - Classe 0,5 - Certification K3
