Présentation du produit

Gamme de transformateur de courant basse tension à primaire bobiné permet de mesurer un courant alternatif de 5 à 125A se décompose en 2 modèles :

  • Le TCR10 modèle de 5 à 125A classe 0,5 se raccorde directement sur le conducteur par l'intermédiaire de vis. La puissance de charge élevée permet d'alimenter des nombreux instruments ou transmettre l'information sur une longue distance.
  • Le TCR15 modèle de 5 à 50A classe 0,5 est au format modulaire pour raccordement direct sur Rail DIN
Installation facile

Installation facile

Contactez un commercial

Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.

Contactez un commercial

Points forts

  • Fixation en fond d'armoire possible TCR10
  • Cache borne plombable TCR10
  • Fixation sur rail DIN TCR 15
  • Encombrement réduit TCR15

Caractéristiques

Modèle

TRC 10 : primaire bobiné, plages 25 x 25 mm

TCR 15 : primaire bobiné, fil 16 mm²

Caractéristiques générales

Norme de référence

IEC 61869-1, IEC 61869-2, UL94

Tension la plus élevée du réseau

720 Vac

Tension d’essai diélectrique

3 kV/50 Hz/1mn

Réponse en fréquence

50/60 Hz

Courant thermique de court-circuit (Ith)

60 In - 1 seconde

Courant dynamique (Idyn)

2,5 Ith

Facteur de sécurité

< 5

Conditions d'utilisation

Température : -10°C à +50°C Humidité relative < 90%

Courant primaire

TCR 10 : 5-125A

TCR 15 : 5-50A

Puissance

TCR 10 : 15 VA pour classe 0,5s

TCR 15 : 2,5 VA pour classe 0,5s

Documentation et support

Langue *

FICHE TECHNIQUE TCR P

Contactez le support

Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.

Contactez le support

Références et accessoires

Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.

Identifiez votre référence

Ce guide de choix téléchargeable vous permet d'identifier le code article correspondant à votre besoin.

FR_TCR_0_125A

Ajoutez ou supprimez les produits de votre sélection directement en ligne, puis complétez le formulaire avec vos coordonnées. Une fois votre demande envoyée, nos équipes spécialisées l’analysent et vous répondent dans les plus brefs délais avec une solution adaptée à vos besoins.

TCR 15 Transformateur de courant 30/5A 5VA classe 1

TCR 15 Transformateur de courant 30/5A 5VA classe 1

19201717

TCR 15 Transformateur de courant à primaire bobiné - Rapport de transformation 30/5A - Puissance de précision 5VA - Classe de précision 1

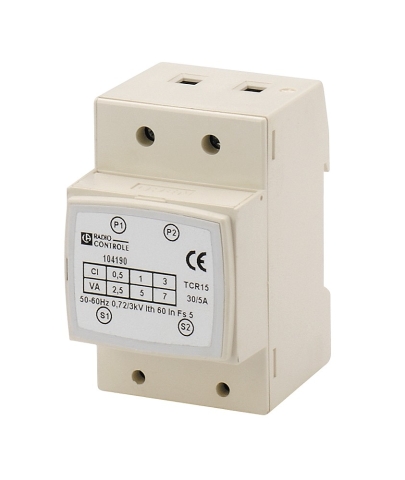

TCR 15 Transformateur de courant 50/5A 5VA classe 1

TCR 15 Transformateur de courant 50/5A 5VA classe 1

19201719

TCR 15 Transformateur de courant à primaire bobiné - Rapport de transformation 50/5A - Puissance de précision 5VA - Classe de précision 1
