Présentation du produit
Les indicateurs à aiguille de la gamme CLASSIC sont conçus pour fonctionner dans des environnements standards et industriels : tableaux et armoires électriques, matériels de laboratoire, …
La gamme se décline dans plusieurs formats (48, 72 et 96 mm), plusieurs types de grandeurs mesurées, de l'IP52 à l'IP55.
Disponibles dans de nombreuses références standards.
- Voltmètre AC
- Raccordement direct ou sur TT
- Echelle normale
- Elément de mesure ferromagnétique 50, 60 Hz
- Elément de mesure magnéto-électrique à redresseur 50 à 10000 Hz
- Déviation 90° ou 240°
- Format 48, 72 ou 96
Appareil analogique
Conçu et fabriqué
Solution économique
Installation facile
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Points forts
- Norme de référence IEC 60051-1
- Conçu pour les applications industrielles courantes.
- Technologie et coût adaptés pour les constructeurs de machines et de tableaux électriques.
- Nombreux articles sur références.
- IP52 en standard (IP55 sur demande)
Caractéristiques
Fonction
Voltmètre AC Classic (CL)
Elément de mesure
Déviation 90°
Ferromagnétique, 50/60 Hz et magnétoélectrique à redresseur, 50-10 000 Hz
Déviation 240°
Magnétoélectrique à redresseur, 50-10 000 Hz
Consommation
3,5 à 6 VA selon calibre (pour déviation 90°)
1 mA (pour déviation 240°)
Mode de raccordement
Direct
3 à 600 Vac
Sur TT
à partir de 100/√3 Vac
Caractéristiques générales
Norme de référence
CEI 60051-1
Indice de classe (Classe de précision)
1.5
Montage
Sur face avant de panneau - Epaisseur du panneau 8 mm maxi
Format
48x48 mm - 72x72 mm - 96x96 mm
Plage de déviation de l'aiguille
90° ou 240°
Indice de protection (IP)
IP52 - IP55
Surcharge Voltmètre
1,2 Un permanent / 2 Un pendant 5s
Conditions d'utilisation
Température nominale d'utilisation : 23°C +/- 2°C
Température limite d'utilisation : -25°C à +50°C
Humidité relative : < 90% à 40°C
Cadran Inscription/repère/Chiffraison sur demande
oui
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
Identifiez votre référence
Ce guide de choix téléchargeable vous permet d'identifier le code article correspondant à votre besoin.
Ajoutez ou supprimez les produits de votre sélection directement en ligne, puis complétez le formulaire avec vos coordonnées. Une fois votre demande envoyée, nos équipes spécialisées l’analysent et vous répondent dans les plus brefs délais avec une solution adaptée à vos besoins.

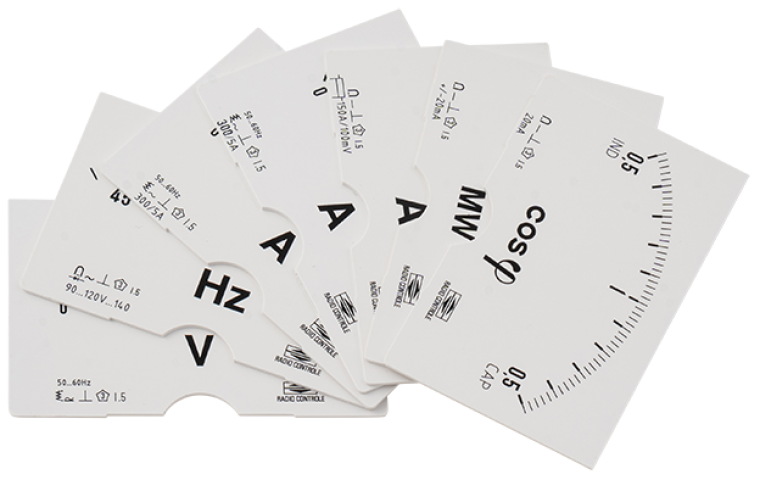

Classic Cadran voltmètre AC 48x48mm 90° 0-456V TT 380V/100V classe 1,5
19610875
Classic indicateur à aiguille Cadran voltmètre AC - Format 48x48mm - Déviation 90° - Plage de mesure 0-456V TT 380V/100V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par étrier
Classic Cadran voltmètre AC 48x48mm 90° 0-72KV TT 60KV/100V classe 1,5
19610885
Classic indicateur à aiguille Cadran voltmètre AC - Format 48x48mm - Déviation 90° - Plage de mesure 0-72KV TT 60KV/100V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par étrier
Classic Cadran voltmètre AC 48x48mm 90° 0-6KV TT 5000/110V classe 1,5
19610900
Classic indicateur à aiguille Cadran voltmètre AC - Format 48x48mm - Déviation 90° - Plage de mesure 0-6KV TT 5000/110V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par étrier
Classic Cadran voltmètre AC 48x48mm 90° 0-18KV TT 15KV/110V classe 1,5
19610964
Classic indicateur à aiguille Cadran voltmètre AC - Format 48x48mm - Déviation 90° - Plage de mesure 0-18KV TT 15KV/110V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par étrier
Classic Voltmètre AC 72x72mm 240° 0-450V classe 1,5
20740234
Classic indicateur à aiguille Voltmètre AC - Format 72x72mm - Déviation 240° - Plage de mesure 0-450V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Voltmètre AC 72x72mm 240° 0-500V classe 1,5
20740236
Classic indicateur à aiguille Voltmètre AC - Format 72x72mm - Déviation 240° - Plage de mesure 0-500V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons

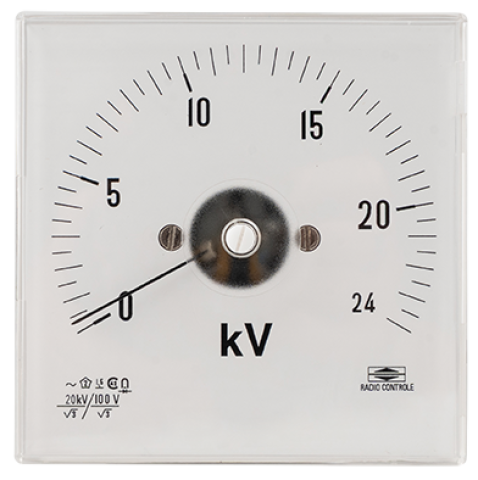

Classic Voltmètre AC 72x72mm 240° 0-600V classe 1,5
20740238
Classic indicateur à aiguille Voltmètre AC - Format 72x72mm - Déviation 240° - Plage de mesure 0-600V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Voltmètre AC 96x96mm 240° 0-15V classe 1,5
20750214
Classic indicateur à aiguille Voltmètre AC - Format 96x96mm - Déviation 240° - Plage de mesure 0-15V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Voltmètre AC 96x96mm 240° 0-20V classe 1,5
20750215
Classic indicateur à aiguille Voltmètre AC - Format 96x96mm - Déviation 240° - Plage de mesure 0-20V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
Classic Voltmètre AC 96x96mm 240° 0-30V classe 1,5
20750217
Classic indicateur à aiguille Voltmètre AC - Format 96x96mm - Déviation 240° - Plage de mesure 0-30V - Classe de précision 1,5 - Norme de référence IEC 600051-1 - Fût rond fixation par 2 goujons
