ENERIUM 300
Classe 0.2s
Norme
Capture forme d'onde
Mes. perturbations harmoniques
Ecran haute lisibilité
Présentation du produit
Fabriquées dans nos usines françaises, les centrales de mesure de la gamme ENERIUM sont spécialement conçues pour l'optimisation électrique et le suivi de la qualité de l’énergie des sites industriels et réseaux électriques.
Grâce à des fonctions de mesure évoluées, elles permettent d'analyser la qualité de l'énergie, de corréler des données climatiques avec les consommations d'énergie ou encore de prévenir l'utilisateur en cas de dépassement des grandeurs électriques critiques.
D’un format 144x144mm facilement intégrable à l’armoire électrique, la centrale de mesure ENERIUM 300 est adaptée à la mesure fine et précise (comptage précision 0,2s) de tout départ ou arrivée électrique HT/MT/BT.
L’analyse du comportement de l’installation électrique se fait en quelques clics sur l’écran de l’ENERIUM 300 : Journal des alarmes, Diagramme de Fresnel, analyse des harmoniques par rang, rapport de conformité à la norme EN50160, Journal des évènements creux/coupures, surtensions…
Les interfaces de communication Ethernet ou RS485 embarquées permettent une exploitation et un pilotage à distance du produit. Ses Entrées et sorties TOR et analogiques (jusque 8), lui permettent de s'interfacer simplement dans une architecture de suivi ou de contrôle.
Classe 0.2s
Norme
Capture forme d'onde
Mes. perturbations harmoniques
Ecran haute lisibilité
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo centrale de mesure
Les centrales de mesure Enerium sont les outils indispensables aux équipes maintenance et solutions de supervision pour la surveillance des grandeurs électriques et optimisation des installations.
Points forts
Surveillance de conformité à la norme EN50160
Détection creux de tension et surtensions
Capture de formes d'ondes sur événement
Analyses harmoniques
Classe 0,2s
Une fabrication française
Caractéristiques
Caractéristiques électriques.Réseau électrique
Tension composée max mesurée
650 kV
TT ratio
TT primaire : 100 V à 650 kV
TT secondaire : 100 V à 480 V
Courant max mesuré
25 000 A
CT ratio
CT primaire : 1 A à 25 000 A
CT secondaire : 1 A ou 5 A
Puissance max mesurée
2 GW
Caractéristiques électriques.Entrées tension (AC)
Etendue de mesure
De 5 à 130% de Vn pour Vn = 57,7 / 230 V (ph-N)
De 5 à 130% de Un pour Un = 100 / 400 V (ph-ph)
Facteur de crête
2
Précision de mesure (U et V)
0,2% de 20% à 130% de Un
Surtension
Transitoire U = 800 V durant 24 heures
Permanent 130% de 400 V = 520 V
Fréquence
50/60 Hz
Consommation
< 0,1 VA
Impédance d'entrée
1 MΩ
Caractéristiques électriques.Entrées courant (AC)
Etendue de mesure
De 1% à 130% de In pour In = 5 A
Facteur de crête
3
Précision de mesure
0,2% de ≥ 10%... ≤ 130%
0,5% de ≥ 5%... ≤ 10%
1% de ≥ 1% à ≤ 5%
Surcharge admissible
Transitoire I = 250 A durant 1 seconde
130% de 5 A = 6,5 A permanent
Consommation
< 0,15 VA
Caractéristiques électriques.Conformité aux normes
CEI 62053-21/22
Energie active classe 0,2s
CEI 62053-23/24
Energie réactive classe 0,5s
CEI 61557-12
classe 0,2
PMD SD/SS
Energie active classe 0,2
Energie réactive classe 0,2
Caractéristiques électriques.Sortie RS485
Branchement
2 fils, half duplex
Protocole
ModBus / JBus mode RTU
Vitesse (configurable)
2400 - 4800 - 9600 - 19 200 - 34 800
Parité
Paire, impaire ou sans parité
Adresses Jbus
1 à 247
Caractéristiques électriques.Sortie ETHERNET
Type
RJ45 - 8 points
Protocole
ModBus / TCP
Vitesse (configurable)
Compatible avec les réseaux 10, 100 et 1000 base T
Caractéristiques électriques.Alimentation auxiliaire
Alimentation
80 à 265 Vac (< 20 VA)
42,5 à 69 Hz
80 à 265 Vdc
19 à 57 Vdc (< 10 W)
Caractéristiques électriques.Entrées / sorties
Nombre max d'entrées / sorties
8
Caractéristiques environnementales.
Température d'utilisation
-10°C à +55°C (K55 selon CEI 61557-12)
Humidité d'utilisation
95% à 40°C
Température de stockage
-25°C à +70°C
Caractéristiques mécaniques.
Montage
Face avant panneau
Taille
144 x 144
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
ENERIUM 300 Centrale de mesure configurable sur mesure
ENERIUM300-CFG
ENERIUM 300 Centrale de mesure configurable sur mesure - Format 144x144mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Norme de référence IEC 61557-12 - Montage panneau - Ecran haute lisibilité - Classe de précision 0,2s
ENERIUM 300 Centrale de mesure communication RS485 / alimentation haut niveau
P01330816
ENERIUM 300 Centrale de mesure - Format 144x144mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Modbus RS485 - Alimentation auxiliaire haut niveau - Norme de référence IEC 61557-12 - Classe de précision 0,2s

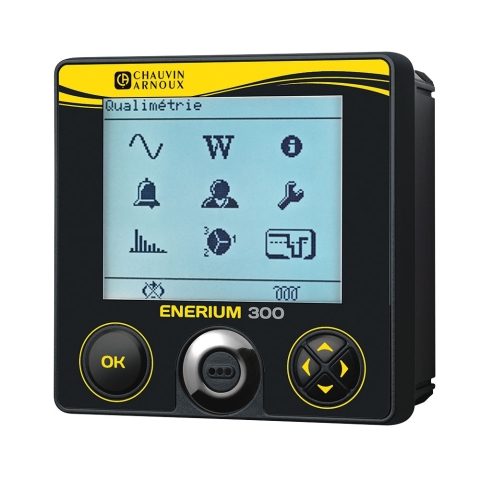

ENERIUM 300 Centrale de mesure communication Ethernet / alimentation haut niveau
P01330817
ENERIUM 300 Centrale de mesure - Format 144x144mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Ethernet - Alimentation auxiliaire haut niveau - Norme de référence IEC 61557-12 - Classe de précision 0,2s
ENERIUM 300 Centrale de mesure communication RS485 / alimentation bas niveau
P01330818
ENERIUM 300 Centrale de mesure - Format 144x144mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Modbus RS485 - Alimentation auxiliaire bas niveau - Norme de référence IEC 61557-12 - Classe de précision 0,2s
ENERIUM 300 Centrale de mesure communication Ethernet / alimentation bas niveau
P01330819
ENERIUM 300 Centrale de mesure - Format 144x144mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Ethernet - Alimentation auxiliaire bas niveau - Norme de référence IEC 61557-12 - Classe de précision 0,2s
