MEMO P200
Solution économique
Communication
Installation facile
Programmation facile
Présentation du produit

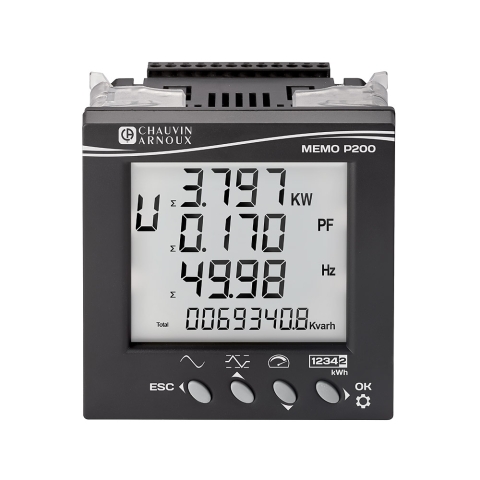

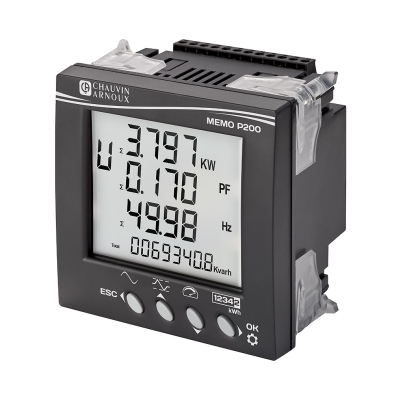

La centrale de mesure MEMO P200 est la centrale de mesure simple et performante de Chauvin Arnoux Energy, apportant une vision claire et immédiate de votre réseau électrique.
Principales caractéristiques de la centrale de mesure MEMO P200 :
Ecran tout-en-un: 3 lignes pour un affichage haute lisibilité du comportement du réseau triphasé et une ligne dédiée à la consommation totale
Facile d'utilisation: 4 boutons pour une navigation et une mise en service rapide
Une interopérabilité native tout système: La sortie Modbus RS485 embarquée permet une exploitation et un pilotage à distance du produit, sa sortie TOR lui permet de s'interfacer simplement dans une architecture de suivi ou de contrôle
4 Tarifs: Suivi de vos consommations en suivant les contraintes de prix de l'énergie
Caractéristiques avancées de la centrale de mesure MEMO P200:
- Classe de précision énergie active : 0.5s (EN 62053-22) / 0.5 (IEC 61557-12)
- Compatibilité : Mesures sur réseaux monophasés et triphasés (3/4 fils, équilibré / non équilibré)
- Entrées tension : PT primaire : 100V à 500kV / PT secondaire 100V à 480V
- Entrées courant : TC primaire : 1A à 10000A / TC secondaire : 1A - 5A
- Valeurs instantanées : V, U, I, THD-V, THD- I, F, Facteur de crête, FP, P, Q, S, Ea, Eq, Es
- Sortie RS485 : Modbus mode RTU - Esclave - Vitesse: 2400...38400 bauds
- Sortie TOR : Mode impulsion (kWh ou kVAh) - tension de fonctionnement : 5...27 VDC
- Alimentation auxiliaire : 85…275 VAC - 120…380 VDC ou 21...28 VDC
- Température : -25°C à +55°C (K55)
- Dimensions : 96 x 96 x 55 mm / 350g
Vous voulez plus de fonctionnalités sur votre centrale de mesure ?
Consulter nos modèles Enerium qui permettent l'analyse détaillée du comportement d'un départ électrique.
Solution économique
Communication
Installation facile
Programmation facile
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Vidéo
Vidéo centrale de mesure
Les centrales de mesure Enerium sont les outils indispensables aux équipes maintenance et solutions de supervision pour la surveillance des grandeurs électriques et optimisation des installations.
Points forts
- Des grandeurs électriques standard au comptage électrique 0.5s
- RS485 modbus intégré et gestion de 4 tarifs
- Stockage simplifié: 2 modèles qui couvrent toutes les applications
Caractéristiques
Caractéristiques électriques.Entrées tension (AC)
TP Primaire
100 V à 500 kV - TP secondaire : 100 V à 480 V
Etendue de mesure
5… 120% Un - 50/60 Hz (Un = 100/400 V)
Surtension
120% de 400 V (permanent) - 1 kV (0,5s)
Consommation
< 0,25 VA - impédance d'entrée : 1 MΩ
Schémas de raccordement
3P3W - 3P4W - 1P2W
Caractéristiques électriques.Entrées courant (AC)
TC Primaire
1 A à 10 000 A - TC secondaire : 1A à 5 A
Etendue de mesure
1% In… 120% In (In = 5 A)
Surcharge transitoire
120 A (0,5s) - surcharge permanente 6 A
Consommation
< 0,1 VA
Caractéristiques électriques.Précisions de mesure
Puissance et énergie active
Classe 0,5s (CEI 62053-22 & CEI 61557-12)
Puissance et énergie réactive
Classe 2 (CEI 62053-23 & CEI 61557-12)
Puissance apparente
1% (CEI 61557-12)
Tension / courant
0,5 (CEI 61557-12)
Caractéristiques électriques.Alimentation auxiliaire
Type
85… 275 VAC - 120… 380 VDC (< 2 W) - 50/60 Hz ou 21… 28 VDC (2 W)
Caractéristiques électriques.Sortie RS485
Protocole
Modbus mode RTU - esclave
Vitesse
2400… 38 400 bauds
Caractéristiques électriques.Sortie TOR
Sortie comptage
kWh / kVARh (CEI 62053-31)
Tension d'utilisation
5… 27 VDC
Courant max
27 mA
Caractéristiques générales.
Dimensions L x H x P
96 x 96 x 55 mm
Poids
350 g
Raccordement
Jusqu'à 4 mm² (entrées mesures) et 2,5 mm² (autres)
Température de fonctionnement
-25°C à +55°C (K55)
Altitude
Jusqu'à 2000 m
Caractéristiques mécaniques.
Format
4 modules DIN
Montage
Sur rail DIN 35 mm
Raccordement circuit puissance
Bornier à vis pour fils de 35 mm²
Raccordement sortie impulsion
Bornier à vis pour fils de 1,5 mm²
Indice de protection
IP50 face avant
Environnement.
Température d'utilisation
-25°C à +65°C
Température de stockage
-25°C à +75°C
Humidité relative
Max 85% sans condensation
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
MEMO P200 Centrale de mesure communication RS485 230Vac
P01330825
MEMO P200 Centrale de mesure - Format 96x96mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Modbus RS485 - Alimentation auxiliaire 230Vac
MEMO P200 Centrale de mesure communication RS485 24Vdc
P01330826
MEMO P200 Centrale de mesure - Format 96x96mm - Analyse de la Qualité de l'énergie (évènements, EN50160) - Communication Modbus RS485 - Alimentation auxiliaire 24Vdc
