TRIAD 2 T3
Norme
Environnement poste électrique
Programmation facile
Entrées/sorties disponibles
Présentation du produit
Convertisseur numérique multifonctions 4 sorties analogique pour réseaux monophasé, biphasé, triphasé équilibré ou non équilibré 3 ou 4 fils
Grandeurs mesurées : Vac, Uac, Iac, P, Q, S, F, FP, phi, Cos phi, Tan phi, phiU, phiV
Précision : Classe 0,1
Entrées tension : 480 (ph-ph) / 1 MV (ph-ph) tension primaire maximum mesurée
Entrée courant : 1 A et 5 A / 40000 A courant primaire maximum mesuré
Calibres des sorties analogiques : ± 20 mA, ± 10V
Courbes de transfert : Linéaire, 2 pentes et quadratique
Temps de réponse : 50 ms
Source auxiliaire : 80 à 265 Vac / Vdc ou 19 à 58 Vdc
Fréquence d’utilisation : 50 ou 60 Hz
Protocoles de communication :
ModBus en mode RTU (tête optique) ModBus/JBUS en mode RTU (RS485) ModBus/TCP en mode RTU (Ethernet)
Entièrement configurable via le logiciel TRIADJUST2
Norme de référence : CEI 60688 CEI 61010-1 CEI 61326-1 CEI 61000-6-5
Norme
Environnement poste électrique
Programmation facile
Entrées/sorties disponibles
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Points forts
Isolement 4 KV
Configurable et modifiable : Via le logiciel TRIADJUST 2
Précision ajustable en classe 0,1 selon CEI 60688
Temps de réponse jusqu'à 50 ms
Caractéristiques
Environnement et normes.Climatiques (CEI 60068 2-1 / 2-2 / 2-30)
Températures d'utilisation
-10°C à +55°C
Températures de stockage
-40°C à +70°C
Humidité relative
≤ 95% à 55°C
Environnement et normes.Mécaniques (CEI 60068 2-6 / 2-27 / 2-29 / 2-32 / 2-63)
Indices de protection
IP20
Chocs mécaniques
CEI 60068-2-27
Vibrations
CEI 60068-2-6
Chute libre avec emballage
NF H0042-1
Dimensions
120 x 81 x 120,5 mm
Caractéristiques électriques.Entrée tension
Valeur nominale
De 57,7 Vac à 480 Vac max
Fréquence
50 Hz : 42,5… 57,7 Hz
60 Hz : 51… 69 Hz
Tension au primaire max mesurée
1 MV (ph-ph)
Surcharges admissibles
520 Vac permanent - 800 Vac / 10 s
Consommation
< 0,2 VA
Impédance d'entrée
400 kΩ
Caractéristiques électriques.Entrées courant
Valeur nominale
0 à 10 A max
Courant au primaire max mesuré
40 000 A
Surcharge admissible
50 In / 1 s
Consommation
< 0,15 VA
Caractéristiques électriques.Alimentation auxiliaire
Haut niveau
80 / 265 Vac (50/60 Hz) - 80 / 265 Vdc
Bas niveau
19 / 58 Vdc
Consommation
Haut niveau : de 9 VA à 20 VA max Bas niveau : de 5,5 W à 11 W max
Caractéristiques électriques.Sorties analogiques
Nombre max
4
Valeurs nominales
Courant : ± 1 mA, ± 5 mA, ± 20 mA ou tension : ± 1 V, ± 10 V
Dépassement
1.2
Onde résiduelle crête-crête
± 0,2% de Io(₁) ou ± 0,2% de Uo(₁)
Io(₁) = courant de sortie, Uo = tension de sortie
Temps de réponse
50 ms - 100 ms - 200 ms - 500 ms - 1 s
Caractéristiques électriques.
Courbe de transfert
Linéaire, 2 pentes ou quadratique
Caractéristiques électriques.Communication tête optique
Branchement
USB (PC) Optique (produit)
Protocole
MODBUS mode RTU
Vitesse
38 400 bauds
Caractéristiques électriques.Communication Ethernet
Branchement
RJ45
Protocole
MODBUS / TCP mode RTU
Vitesse
10 base T
Caractéristiques électriques.Communication RS485
Branchement
2 fils Half duplex
Protocole
MODBUS / JBUS mode RTU
Vitesse
2 400 à 115 200 bauds
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
TRIAD2 T303 Convertisseur programmable bas niveau 3S analogiques 10V trop
P01380130
Triad 2 Modèle T303 convertisseur numérique programmable à alimentation bas niveau - 3 sorties analogiques de calibre 10V - Traitement de surface tropicalisation - Norme IEC 60688 - Classe 0,1
TRIAD2 T304 Convertisseur programmable bas niveau 4 sorties analogiques 10V
P01380131
Triad 2 Modèle T304 convertisseur numérique programmable à alimentation bas niveau - 4 sorties analogiques de calibre 10V - Norme IEC 60688 - Classe 0,1

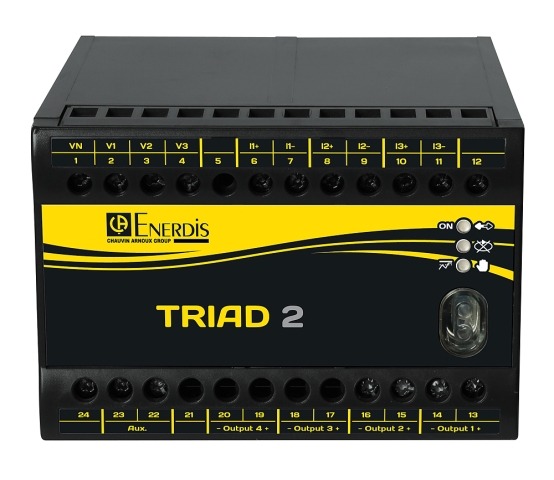

TRIAD2 T304 Convertisseur programmable bas niveau 4S analogiques 10V trop
P01380132
Triad 2 Modèle T304 convertisseur numérique programmable à alimentation bas niveau - 4 sorties analogiques de calibre 10V - Traitement de surface tropicalisation - Norme IEC 60688 - Classe 0,1
